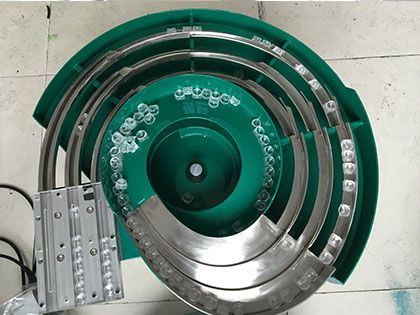

振動盤內部結構主要由弧形底盤、彈簧板、振動線圈、調速器、振動盤、料盤、進料板、擋高板、分選板、卸料槽、防護罩等組成。其減震橡膠墊安裝在扁圓的底盤下，底盤上安裝有傾斜的彈簧板座，座位上安裝有傾斜的矩形彈簧板。彈簧片的上部通過螺釘與扁圓振動盤下斜彈簧片座連接固定，在底盤的中xin和兩個彈簧片之間安裝有振動線圈。振動盤送料用的工具是在上面安裝一個扁圓形的托盤。托盤內壁設有多層螺旋給料板，給料板上表面和托盤內壁設有高度擋板，給料板中部和端部設有多塊弧形不規則齒槽分選板，分選板后部設有傾斜螺旋換向卸料槽，底盤上表面振動盤下表面外側裝有圓形防護罩。工作時，只需將材料倒入托盤中，啟動按鈕，工件便可在托盤中快速自動地進行分揀分離、反向定向、排列輸出，然后進入加工。

　　振動盤不僅能滿足電池、五金、電子、醫藥、食品、連接器等各行業廣泛使用的產品的分揀要求。還可用于分揀、測試、計數、包裝，解決了工業自動化設備的送料設備的電磁線圈在工作時，斜面會因電磁吸引而產生輕微的上下振幅，以振動電機為動力，振動電機工作時產生定向頻率力的問題。只要將振動盤視為一個斜面，對這個斜面進行力學分析，就可以調整振動盤的工作頻率和間隙，實現平穩工作。振動電磁鐵原理:電磁鐵是用來產生交變磁場的。振動部分是一塊鐵片，懸浮在電磁鐵前面，有序地排出各種產品。它可以用自動裝配設備將產品的所有部件裝配在一起，形成一個完整的產品。當信號通過電磁鐵時，電磁鐵的磁場會發生變化，從而使鐵片振動發聲。南天自動化
